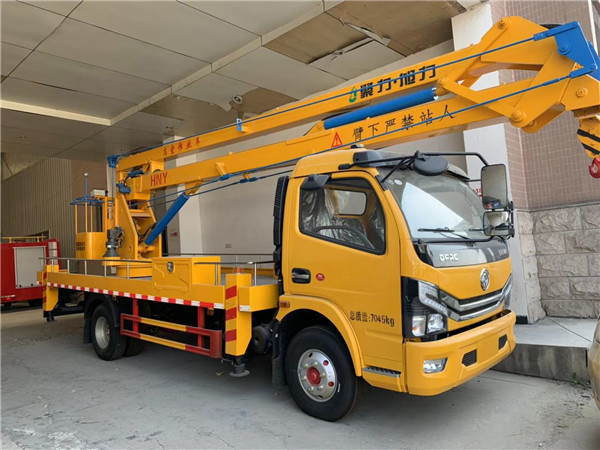

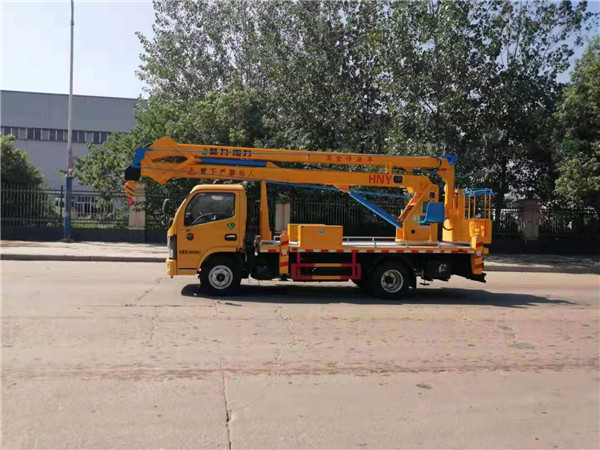

（国六）东风18米高空作业车15272889655
国六东风18米高空作业车采用东风3800mm轴距底盘，型号：EQ1095SJ8CD2带空调、方向助力，由东风公司提供玉柴140马力发动机，轮胎型号为7.50-16钢丝胎。
主要特点：
1、 臂架采用高强度钢板HQ60/5.0，折弯焊接成型，受力大，强度高；
2、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、 转台双向360°回转，采用了齿轮传动式减速机构；（具有自润滑和自锁功能）
4、 上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
5、 下车与上车互锁，操作安全、可靠；
6、 上车操作通过节流阀实现无极调速；
7、 吊篮采用外置拉杆机械式调平，更加稳定和可靠；
8、 转台和吊篮设有启动和熄火开关，操作方便，节省燃油
1、高空作业车工作用途

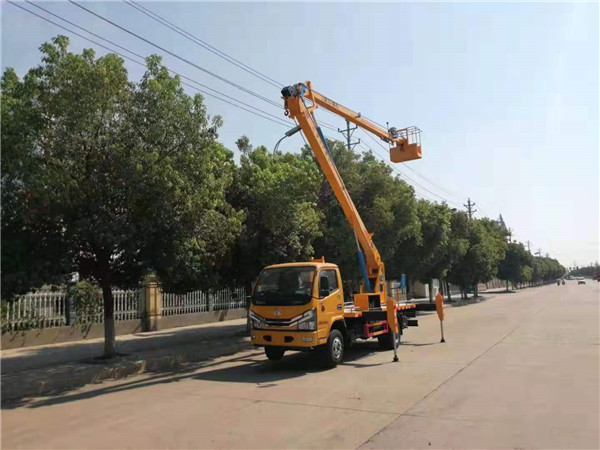

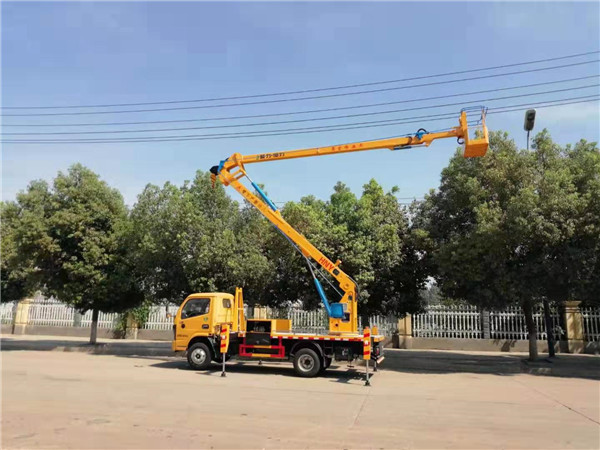

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
3、使用环境条件
1)海拔高度： ≤1000米
2)环境温度： -5℃ ～ +40℃
3)相对湿度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同时作用持续三个正弦波
安全系数 1.67
5)**日温差： 15℃
6)日照强度(风速0.5m/s时)：0.1W/cm2
7)**风速： ≤ 10.7m/s1）
4、 主要技术参数
|
车辆型号 |
HNY5070JGKE6 |
||||||||
|
主要技术参数 |
底盘型号 |
长×宽×高（mm） |
后悬 |
总质量（Kg） |
轴距 |
发动机排放 |
|||
|
EQ1095SJ8CD2 |
8400×2340×3320 |
2470 |
7045 |
3800 |
国Ⅵ |
||||
|
上装基本配置 |
臂架 |
臂架形式 |
三节折臂 |
||||||
|
材料 |
HQ60/5mm |
||||||||
|
臂架截面 |
四边形 |
||||||||
|
起伏角度 |
0°-70°(相对水平面) |
||||||||
|
作业工况 |
**作业高度 |
18m |
|||||||
|
**作业高度时作业幅度 |
1.6m |
||||||||
|
**作业幅度 |
7.5m |
||||||||
|
**作业幅度时作业高度 |
10.4m |
||||||||
|
回转 |
双向360°连续回转 |
||||||||
|
吊臂 |
**起吊质量 |
900Kg |
|||||||
|
伸缩起重臂 |
无伸缩 |
||||||||
|
**起吊高度 |
8.3m |
||||||||
|
**起吊幅度 |
6.7m |
||||||||
|
起升机构 |
IQKN1B6Y；单绳拉力800 Kg |
||||||||
|
钢丝绳 |
（40m）Φ8 |
||||||||
|
吊钩 |
1T |
||||||||
|
支腿 |
支腿型式 |
前后H型 |
|||||||
|
支腿材料 |
型材Q345B/5mm |
||||||||
|
支腿跨距 |
纵向（mm）：4650（4160），横向（mm）：3900 |
||||||||
|
液压锁 |
四个支腿都带双向液压锁 |
||||||||
|
支腿频闪灯 |
四只 |
||||||||
|
车厢 |
材料 |
优质碳钢及型材，铺3㎜防滑花纹钢板 |
|||||||
|
工具箱 |
1200*400*400；模具冲压门，带不锈钢门锁 |
||||||||
|
围栏 |
Φ20不锈钢管 |
||||||||
|
踏步 |
驾驶室左侧带上下踏步 |
||||||||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
||||||||
|
轮罩 |
模具成型，美观，强度高 |
||||||||
|
转台 |
立臂 |
低合金钢板拼焊组成 |
|||||||
|
回转支承 |
单排四点接触球式带外齿，QWD710.20A |
||||||||
|
减速机 |
齿轮传动式，IHKN3B6Y |
||||||||
|
马达 |
BMT-310 |
||||||||
|
吊篮 |
额定载荷 |
≤200Kg |
|||||||
|
尺寸 |
长X宽X高（mm）：1080X620X1150 |
||||||||
|
调平形式 |
外置拉杆机械调平 |
||||||||
|
保险带 |
一副 |
||||||||
|
调平装置 |
机械调平，拉杆外置 |
||||||||
|
液压系统 |
液压油箱 |
80L；带液位表 |
|||||||
|
齿轮泵 |
定量泵，流量25ml/r |
||||||||
|
工作压力 |
带压力表；16MPa |
||||||||
|
液压阀组 |
集成电磁阀组 |
||||||||
|
油缸 |
11只；带双向平衡阀或液压锁进行锁止，保证安全 |
||||||||
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
|||||||
|
操作方式 |
手动和电动结合 |
||||||||
|
臂架动作 |
转台和吊篮电动双位操作 |
||||||||
|
发动机启动、熄火 |
转台和吊篮双位操作 |
||||||||
|
发动机油门 |
手动拉线 |
||||||||
|
油漆 |
知名品牌油漆；颜色光滑，线条美观； |
||||||||
|
标识及标牌 |
清晰、醒目、**不褪色 |
||||||||
6、主要液压元件清单
|
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数量 |
|
1 |
小臂油缸 |
63/35-380*650 |
湖北随州 |
湖北恒力 |
只 |
1 |
|
2 |
上臂油缸 |
110/63-1315*1800 |
湖北随州 |
湖北恒力 |
只 |
1 |
|
3 |
下臂油缸 |
110/63-1076*1535 |
湖北随州 |
湖北恒力 |
只 |
1 |
|
4 |
垂直油缸 |
90/63-500 |
湖北随州 |
湖北恒力 |
只 |
4 |
|
5 |
水平油缸 |
50/28-900*1200 |
湖北随州 |
湖北恒力 |
只 |
4 |
|
6 |
平衡阀 |
25160BF |
江苏扬州 |
扬州鼎晟 |
只 |
3 |
|
7 |
液压锁 |
S0-K8L-41B |
江苏扬州 |
|
