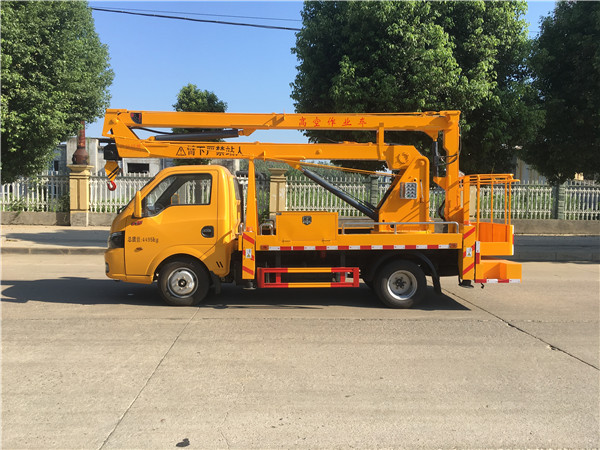

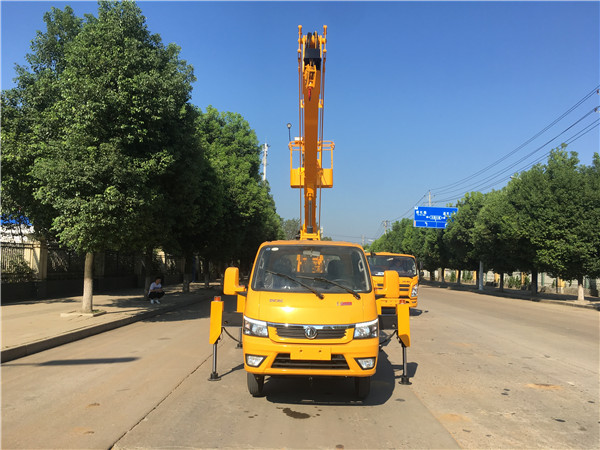

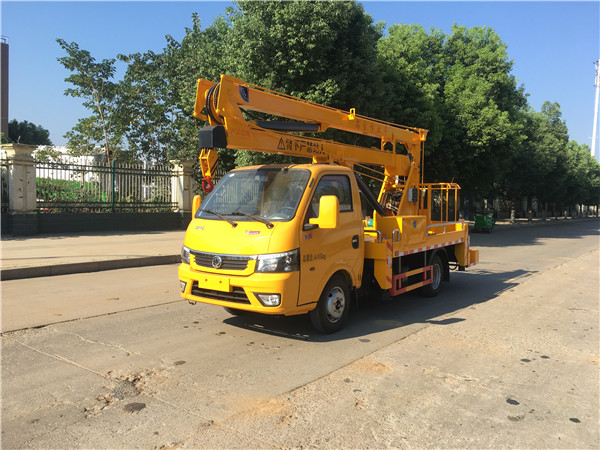

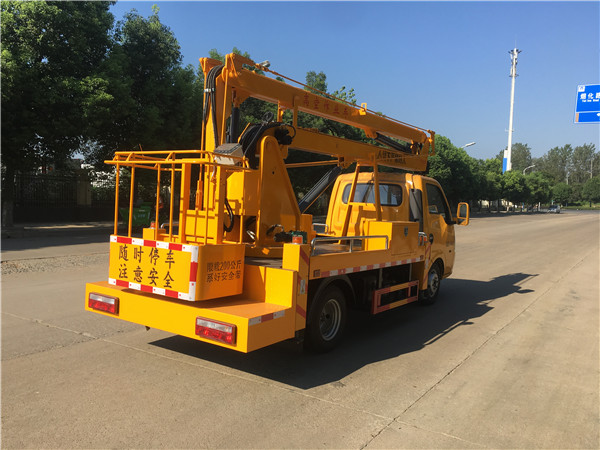

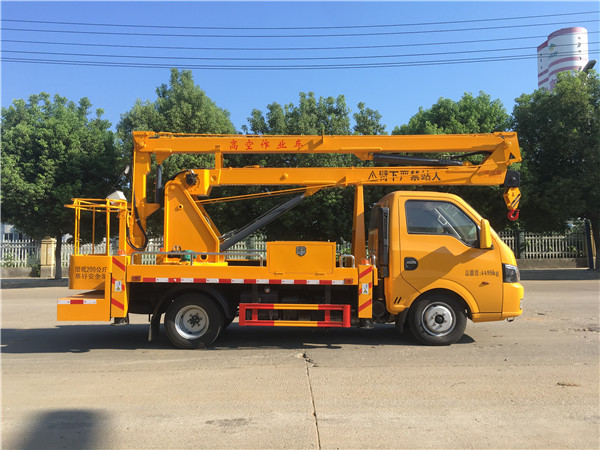

东风途逸13.5米蓝牌高空车15272889655
该车采用东风途逸单排3000mm轴距底盘，型号：EQ1045SJ16DC，带空调和方向助力，6.00R15钢丝胎，由东风汽车股份有限公司提供全柴95马力发动机。
主要特点：
1、 臂架和支腿均采用低合金Q345型材，四周无焊缝，外形美观，受力大，强度高；
2、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、 回转机构采用可调节式，方便调节；
4、 转台双向360°回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；
5、 上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
6、 下车与上车互锁，操作安全、可靠；
7、 上车操作通过节流阀实现无极调速；
8、 工作平台采用机械式调平，更加稳定和可靠；
9、 转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
|
车型号 |
HNY5045JGKE6 |
|||||||
|
主要技术参数 |
底盘型号 |
长×宽×高（mm） |
后悬 |
总质量（Kg） |
轴距 |
发动机排放 |
||
|
EQ1045SJ16DC |
5990*2000*2850 |
1700 |
4295 |
3000 |
国Ⅵ |
|||
|
上装基本配置 |
臂架 |
臂架形式 |
三节折臂 |
|||||
|
材料 |
型材Q345B/4mm |
|||||||
|
臂架截面 |
四边形 |
|||||||
|
起伏角度 |
0°-70°(相对水平面) |
|||||||
|
作业工况 |
**作业高度 |
13.5m |
||||||
|
**作业高度时作业幅度 |
2m |
|||||||
|
**作业幅度 |
5.8m |
|||||||
|
**作业幅度时作业高度 |
5.6m |
|||||||
|
回转 |
双向360°连续回转 |
|||||||
|
吊臂 |
**起吊质量 |
900Kg |
||||||
|
伸缩起重臂 |
伸缩长度1m |
|||||||
|
**起吊高度 |
6.4m |
|||||||
|
**起吊幅度 |
5.2m |
|||||||
|
起升机构 |
IQKN1B6Y；单绳拉力800 Kg |
|||||||
|
钢丝绳 |
（40m）Φ8 |
|||||||
|
吊钩 |
1T |
|||||||
|
支腿 |
支腿型式 |
前后H型 |
||||||
|
支腿材料 |
型材Q345B/5mm |
|||||||
|
支腿跨距 |
纵向（mm）：3300，横向（mm）：2700 |
|||||||
|
液压锁 |
四个支腿都带双向液压锁 |
|||||||
|
支腿频闪灯 |
4只 |
|||||||
|
车厢 |
材料 |
优质碳钢及型材，铺3㎜防滑花纹钢板 |
||||||
|
工具箱 |
800*350*400；带不锈钢门锁 |
|||||||
|
围栏 |
Φ20不锈钢管 |
|||||||
|
踏步 |
驾驶室侧带上下踏步 |
|||||||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
|||||||
|
轮罩 |
注塑模具成型，美观，强度高 |
|||||||
|
转台 |
立臂 |
低合金钢板拼焊组成 |
||||||
|
回转支承 |
单排四点接触球式带外齿，QWD730.20 |
|||||||
|
减速机 |
涡轮蜗杆式，CW-28 |
|||||||
|
马达 |
BMP-50 |
|||||||
|
吊篮 |
额定载荷 |
≤200Kg |
||||||
|
尺寸 |
长X宽X高（mm）：1080X620X1150 |
|||||||
|
调平形式 |
外置拉杆机械调平 |
|||||||
|
保险带 |
一副 |
|||||||
|
调平装置 |
机械调平，拉杆外置 |
|||||||
|
液压系统 |
液压油箱 |
65L；带液位表 |
||||||
|
齿轮泵 |
定量泵，流量25ml/r |
|||||||
|
工作压力 |
带压力表；16MPa |
|||||||
|
液压阀组 |
集成电磁阀组 |
|||||||
|
油缸 |
10只；带双向平衡阀或液压锁进行锁止，保证安全 |
|||||||
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
||||||
|
操作方式 |
手动和电动结合 |
|||||||
|
臂架动作 |
转台和吊篮电动双位操作 |
|||||||
|
发动机启动、熄火 |
转台和吊篮双位操作 |
|||||||
|
发动机油门 |
手动拉线 |
|||||||
|
油漆 |
知名品牌油漆；颜色光滑，线条美观； |
|||||||
|
标识及标牌 |
清晰、醒目、**不褪色 |
|||||||
